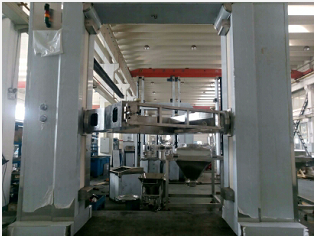

1、設備配置說明

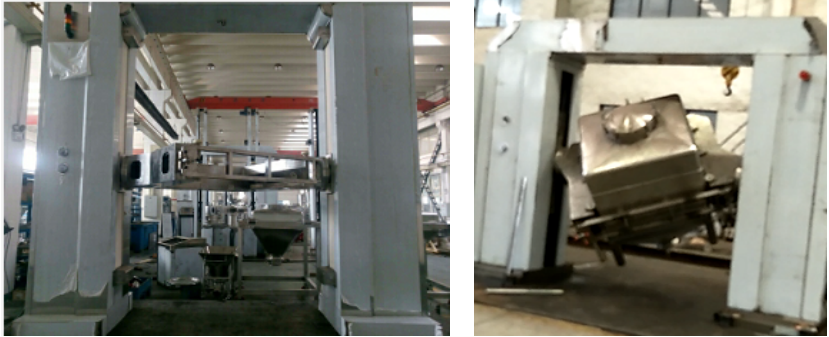

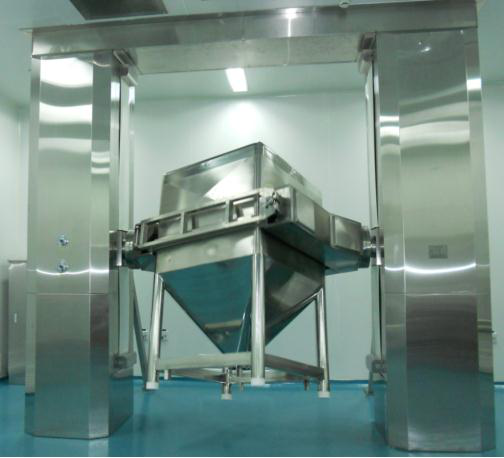

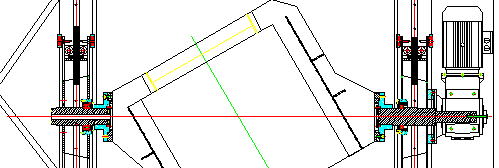

　　2、提升機構說明

　　設備的提升機構用來提升設備的混合料斗，雙側同步始其結構運行平穩，靈活?，F(xiàn)對其各個部分進行簡要介紹。

　　2.1.電機及連接

　　設備提升電機采用制動電機，其與升降裝置連接部分采用萬向換向器進行連接，此種結構能保證設備在運行時即使發生小的偏差，依舊能平穩運行。

　　設備的升降機構采用滾珠絲杠傳動，其傳動同步性可以保證，兩邊的運行誤差每轉不超過0.1mm。同時不會因動力、鎖緊力缺失產生料筒自動墜落事故。

　　2.2.承重機構

　　設備的承重機構采用不銹鋼型鋼制作的承重框架，其設計的承載能力靜態可達到6.5T，保證設備的平穩運行。

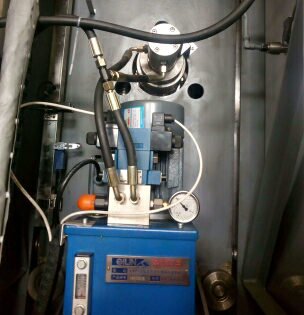

　　2.3.夾緊機構

　　設備夾緊機構采用液壓式夾緊，帶泄壓補償功能，防止油壓泄露夾緊松動，可自動補償料桶放置過程中微量的傾斜，提高設備的易用度。

　　2.4.旋轉機構說明

　　設備的旋轉機構采用電機和減速機直連的機構，可保證其設備在運轉時運行平穩，且其轉速可與設定值保持一直，不會出現因傳動帶打滑等原因造成的設備轉速等參數變化。

　　2.5.支撐機構說明

　　設備采用國標槽鋼制作設備框架，保證其設備放置后運行時設備的承重部分不會發生變形，同時設備的電機承重采用整體大面積厚板制作，保證其混合運轉的平穩性。

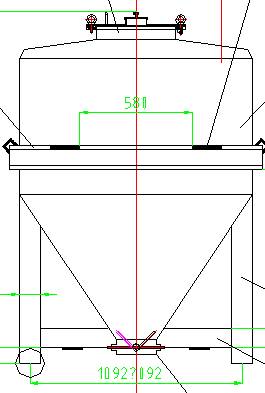

　　2.6.混合料桶

　　設備可配不同的容積的料斗，料斗的出料口采用DN250mm蝶閥，內部拋鏡面光Ra0.4微米以下。

　　2.7.控制系統硬件說明

　　控制系統采用PLC-觸摸屏智能控制系統，PLC采用德國西門子品牌；變頻器采用博世品牌；設備控制系統的其他低壓電器采用施耐德品牌。安全可靠。并做好密封，防止粉塵和濕份進入。

　　設備提升轉臂采用全密閉機構將設備的提升限位、到位、下降到位、限位感應器裝在內部，即符合GMP要求，又可以防止傳感器暴露在外部造成的損壞。

　　2.8.控制系統軟件說明

　　——設備的控制系統主要包括故障系統、權限系統、數據系統、配方管理系統、系統設置。

　　——故障系統包括急停電源、提升超載報警、混合超載報警。

　　——權限系統：

　　進入操作系統和配置參數必須通過用戶名和密碼的確認，用戶級別分為四級。

　　操作者（可以進行常規操作）。

　　管理者（可以對設備應用參數進行修改）。

　　系統維護者（可以對系統參數進行修改）。

　　高級管理者（可以對參數進行設定、存儲及輸出）。

　　——數據系統

　　數據系統包括數據顯示和數據存儲。

　　數據顯示包括設備提升高度，提升狀態，混合電機頻率，混合電機電流、混合頻率、混合時間。

　　數據記錄包括：批次，操作員，混合時間，混合頻率。

　　——配方管理

　　配方管理包括20個配方的管理。并附帶配方號。

　　——系統設置

　　系統時間/日期設置校準。
